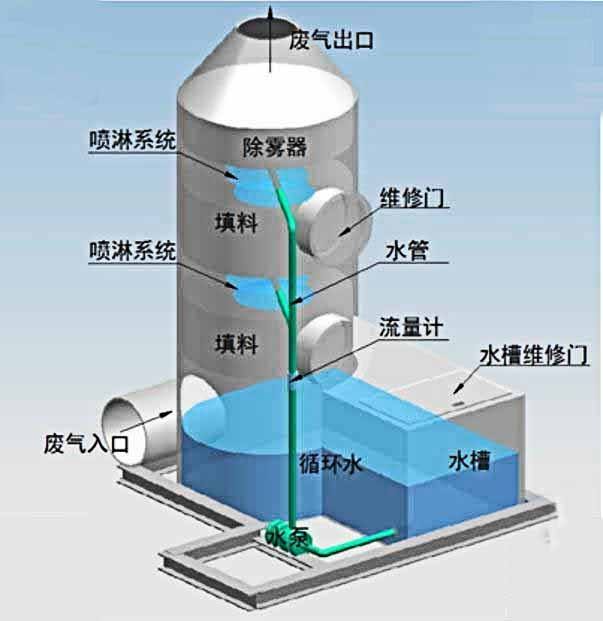

喷淋塔废气处理是大部分无机废气处理首选工艺，喷淋塔废气处理分为喷淋填料层和除雾层，不同的废气成分不同，塔内停留的时间也不同，下面由新天池小编带您看看直径2200喷淋塔废气处理-部分废气填料层高度计算。
○一小时流入洗净塔的气体质量
(气体温度60℃時) G'(60℃) = 500m3/分 ×(273K/333K)×1.29㎏/m3(空气密度) ×60分/hr
G'(60℃) = 31,727 kg/hr
(气体温度20℃時)G'(20℃) = 36,058 kg/hr
○洗净塔断面积 (2200 m/2) × (2200 m/2) ×π= 3.799 m2
◎气体质量速度
气体温度60℃時 31,727 kg/hr ÷ 3.799 m2= 8,351 kg/m2/hr
气体温度40℃時 36,058 kg/hr ÷ 3.799 m2= 9,491 m2
由于设计气体质量速度为5000～10000㎏/m2/hr、判断本吸収塔的内径合适
(1)現状(充填材高度2000mm)、推定的处理后的氰气浓度
充填材的高度为、根据安全率 × HoG × NoG 根据(公式)计算得出。
这里、HoG为气相标准的总传质单元高度
洗净水量通常设定为15000～20000㎏/m2/hr。
由于本洗净水量约为16000㎏/m2/hr(1m3/分)、
设定氰气的HOG为0.38 m (根据东洋橡胶资料)。
这里、规定NoG = Ln(原气体浓度÷设定处理浓度)。
充填材高度为、 2000 mm 时的处理浓度根据下式、
2.00 m = 0.38 m ×Ln( 10 ppm ÷ X ppm)
Ln( 10 ÷ X = 5.263
Ln(X) = LN(10)- 5.263= 2.303 - 5.263= -2.961
?ogeX = -2.961
X = e3.677= 0.052
处理后的氰气浓度： 约 0.05 ppm
(2)为使气体检出值达到界限以下，填充材的高度计算：
根据官方JIS K 0109规定，排放气体的氰气定量界限值：
0.12mg/Nm3 =0.1ppm
因此，为了满足0.1ppm以下，填充材最低高度为、
Y m =0.38 m ×Ln(10 ppm ÷ 0.1ppm)
=0.38 m ×Ln(100 )=0.38 m ×4.605=1.75 m
安全率定为120%的话、
1.75 m × 120%= 2.1 m
因此、氰气洗净的填充材高度变更为2200㎜。
○一小时流入洗净塔的气体质量
(气体温度60℃時) G'(60℃) = 500m3/分 ×(273K/333K)×1.29㎏/m3(空気密度) × 60分/hr
G'(60℃) = 31,727 kg/hr
(气体温度20℃時) G'(20℃) = 36,058 kg/hr
○洗净塔断面积 ( 2200 m/2) × ( 2200 m/2) × π= 3.799 m2
◎气体质量速度
气体温度60℃時 31,727 kg/hr ÷ 3.799 m2= 8,351 kg/m2/hr
气体温度40℃時 36,058 kg/hr ÷ 3.799 m2= 9,491 m2
由于气体质量速度设计为5000～10000㎏/m2/hr、判断本吸収塔的内径合适。
1.对于NH3气体的性能
(1)处理气体浓度达标的填充材高度
填充材的高度是根据：安全率 × HoG × NoG (公式)求得。
这里、HoG为气相标准的总传质单元高度
洗净水量设定为常用的15000～20000㎏/m2/hr。
由于本洗净水量约为16000㎏/m2/hr(1m3/分)、
氰气时的HOG设定为0.38 m (根据东洋橡胶资料)。
这里、规定NoG = Ln(原气体浓度÷设定处理浓度)。
NoG=Ln( 1500 ppm ÷30 ppm)=3.912
安全率定为120% 的话
必要填充材高度为、安全率 × HoG × NoG
120% × 0.38 m × 3.912≈ 1.8 m
没有安全率的情况 1.5 m
(2)根据现状(填充材高度2000mm)、推定处理后的氨气浓度
由2.00 m = 0.38 m ×Ln( 1500 ppm ÷ X ppm) ，得出：
Ln(1500 ÷ X) =5.263
Ln(X) =LN(1500)-5.263=7.313 -5.263=2.050
?ogeX =2.050
X =e3.677=7.768
处理后的NH3气体浓度 ： 约 8 ppm
(3)填充材高度设为1800mm的时候，推测处理后的氨气浓度
由1.8 m = 0.38 m ×Ln( 1500 ppm ÷ X ppm) ，得出：
Ln(1500 ÷ X) =4.694
Ln(X) =LN(1500)-4.694=7.313 -4.694=2.619
又因为?ogeX = 2.619
X = e3.677 = 13.719
处理后的NH3气体浓度 ： 约 14 ppm
根据上記(1)、(3)，氨气洗净的填充材高度变更为1800mm。
